波形護欄護欄設計代號（參考《公路交通安全設施設計細則》JTG/T D81-2017）

點擊數：3092025-09-03 16:47:19　來源: 波形護欄|護欄板價格|高速護欄板廠家-冠縣華安交通

有關波形護欄設計代號的詳盡說明

波形護欄護欄設計代號（參考《公路交通安全設施設計細則》JTG/T D81-2017）

一、 設置于公路路基上的波形護欄標準段設計代號由護欄構造形式代號、防護等級代號、埋設條件代號三部分組成。各種代號規定如下:

1、 構造形式代號

Gr--波形梁護欄

Grd-一組合型波形梁護欄

2-1、 常用路側波形護欄防護等級代號

C一路側一(C)級

B一路側二(B)級

A一路側三(A)級

SB一-路側四(SB)級

SA-一路側五(SA)級

SS--路側六(SS)級

HB一一路側七(HB)級

2-2、常用路中央波形護欄防護等級代號

Bm一一中央分隔帶二(Bm)級

Am--中央分隔帶三(Am)級

SBm一-中央分隔帶四(SBm)級

SAm一中央分隔帶五(SAm)級

SSm一一中央分隔帶六(SSm)級

HBm一中央分隔帶七(HBm)級

3、埋設條件代號

nE——埋設于土中，柱距為n米。

E1——混凝土護欄，埋置在土中。

E2-——混凝土護欄，與下部構造物連接。

nB1——埋設于小橋、通道、明涵結構物中，采用預埋套筒的基礎處理方式，柱距為n米。

nB2——埋設于小橋、通道、明涵結構物中，采用預埋地腳螺栓的基礎處理方式，柱距為n米。

nC——埋設于獨立設置的混凝土基礎中，柱距為n米。

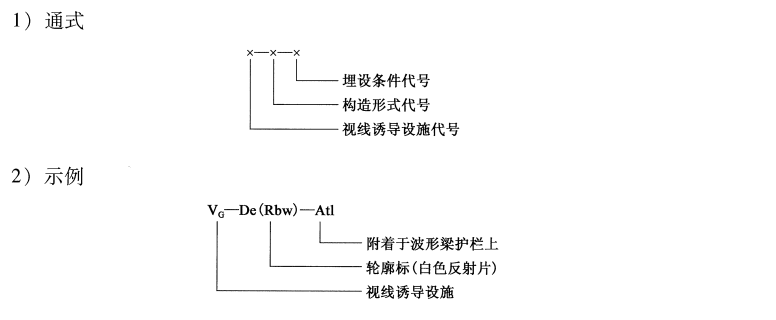

4、標注方法

 二、 波形護欄端部及過渡處理的設計代號由護欄端部及過渡處理構造形式代號和防護等級代號兩部分組成。各種代號規定如下:

1、護欄端部及過渡處理構造形式代號

AT1一路側上游端頭:AT1-1外展埋入式;AT1-2外展圓頭式;AT1-3吸能式

AT2路側下游圓形端頭

BT--波形梁護欄與混凝土護欄過渡結構段:BT-1端部翼墻式;BT-2搭接式

CT一中央分隔帶護欄開口端部結構

DT一護欄三角端端部結構

FT一-隧道洞口處端部結構
